Phụ kiện PoEModule quang SFP HRUI – Giải pháp kết nối cáp quang cho hệ thống mạng
Module quang SFP HRUI là phụ kiện mạng được sử dụng để kết nối switch, router và bộ chuyển đổi quang điện với hệ thống cáp quang. Thiết bị thực hiện chuyển đổi tín hiệu điện thành tín hiệu quang khi truyền dữ liệu và chuyển đổi tín hiệu quang thành tín hiệu điện ở chiều nhận, giúp mở rộng khoảng cách kết nối giữa các thiết bị mạng.
Danh mục SFP Module HRUI cung cấp các dòng module quang với tốc độ 1.25G, 2.5G và 10G, bao gồm các phiên bản sử dụng một sợi quang hoặc hai sợi quang. Sản phẩm đáp ứng nhu cầu triển khai mạng LAN cáp quang, kết nối giữa các switch, mở rộng mạng doanh nghiệp và truyền dữ liệu giữa các khu vực cách xa nhau.
Module quang SFP HRUI là gì?

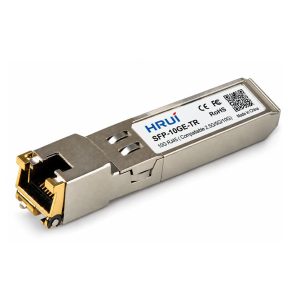

Module SFP (Small Form-factor Pluggable) là bộ thu phát tín hiệu nhỏ gọn, được thiết kế để cắm vào khe SFP trên các thiết bị mạng tương thích. Module cho phép thiết bị sử dụng kết nối cáp quang hoặc, với loại module phù hợp, kết nối cáp đồng Ethernet.
So với kết nối Ethernet bằng cáp đồng thông thường, module quang SFP giúp mở rộng phạm vi truyền dữ liệu khi sử dụng đúng loại module và cáp quang. Đây là giải pháp phù hợp khi cần kết nối các tủ mạng, nhà xưởng, tòa nhà hoặc điểm giám sát nằm cách xa nhau.
Module quang HRUI có thể được sử dụng với switch Ethernet, switch công nghiệp, router và media converter có khe cắm tương thích. Trước khi lựa chọn, cần kiểm tra tốc độ cổng, chuẩn module, bước sóng, loại đầu nối và khả năng tương thích với thiết bị chủ.
Các dòng module SFP HRUI

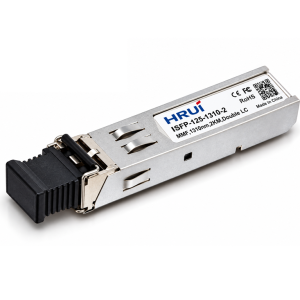

Module quang HRUI SFP Gigabit 1.25G
Module HRUI SFP 1.25G được sử dụng cho các thiết bị có giao diện SFP Gigabit tương thích, phục vụ kết nối mạng Ethernet tốc độ 1Gbps.
Tùy phiên bản, module hỗ trợ cáp quang singlemode hoặc multimode, sử dụng một sợi quang theo công nghệ WDM hoặc hai sợi quang truyền và nhận riêng biệt. Các lựa chọn khoảng cách truyền dẫn được công bố gồm 550m, 2km, 10km, 20km, 40km, 80km, 100km và 120km, tùy loại module và điều kiện triển khai.
Module SFP Gigabit HRUI phù hợp để kết nối các switch trong mạng LAN doanh nghiệp, hệ thống camera IP, thiết bị truyền dẫn quang và các mạng công nghiệp sử dụng Ethernet Gigabit.
Module quang HRUI SFP 2.5G
Module SFP 2.5G HRUI được thiết kế cho thiết bị mạng có khe SFP hỗ trợ tốc độ 2.5Gbps. Sản phẩm phù hợp với các hệ thống cần băng thông cao hơn Gigabit Ethernet truyền thống mà chưa cần chuyển sang kết nối 10Gbps.
Các phiên bản có thể sử dụng cáp quang singlemode hoặc multimode, với cấu hình một sợi quang WDM hoặc hai sợi quang tùy model. Khoảng cách truyền dẫn phụ thuộc vào loại module, bước sóng, loại sợi quang và thiết bị kết nối.
Module SFP 2.5G HRUI có thể được sử dụng trong mạng doanh nghiệp, hệ thống Wi-Fi tốc độ cao và hạ tầng truyền dẫn cần kết nối quang 2.5Gbps.
Module quang HRUI SFP+ 10G
Module SFP+ 10G HRUI phục vụ các kết nối quang Ethernet tốc độ 10Gbps trên thiết bị hỗ trợ chuẩn SFP+ tương ứng.
Giải pháp này phù hợp với các đường uplink giữa switch truy cập và switch tập trung, hệ thống máy chủ, mạng lưu trữ hoặc các hạ tầng mạng cần băng thông lớn.
Khi lựa chọn module SFP+ 10G, cần xác định loại cáp quang singlemode hay multimode, bước sóng, khoảng cách truyền dẫn, đầu nối và chuẩn quang được thiết bị chủ hỗ trợ. Không nên sử dụng module chỉ dựa trên hình dạng khe cắm mà bỏ qua yêu cầu về tốc độ và khả năng tương thích. Danh mục HRUI cung cấp dòng module SFP+ 10G với phiên bản một sợi hoặc hai sợi quang tùy sản phẩm.
Module quang một sợi và hai sợi khác nhau như thế nào?
HRUI cung cấp module quang với hai kiểu kết nối phổ biến, phù hợp với các phương án triển khai cáp quang khác nhau.
Module SFP sử dụng một sợi quang WDM
Module WDM truyền và nhận tín hiệu trên cùng một sợi quang bằng cách sử dụng các bước sóng khác nhau. Hai đầu kết nối thường cần sử dụng module có bước sóng phát và thu bổ sung cho nhau, chẳng hạn một đầu phát 1310nm, thu 1550nm và đầu còn lại phát 1550nm, thu 1310nm.
Giải pháp này giúp tiết kiệm một sợi quang, phù hợp với hệ thống cần tối ưu số lượng sợi cáp sử dụng.
Module SFP sử dụng hai sợi quang
Loại module này sử dụng một sợi để truyền và một sợi để nhận dữ liệu. Tùy loại module, bước sóng có thể là 850nm, 1310nm hoặc 1550nm.
Phương án hai sợi quang thường được sử dụng trong các hệ thống cáp quang đã có sẵn hai sợi dành cho đường truyền. Hai đầu kết nối cần tương thích về tốc độ, bước sóng, loại sợi quang và tiêu chuẩn quang học.
Khoảng cách truyền dẫn của module quang SFP HRUI
Khoảng cách truyền dẫn là yếu tố quan trọng khi lựa chọn module quang. Tùy model, module SFP HRUI có thể hỗ trợ kết nối từ vài trăm mét đến hàng chục hoặc hơn một trăm kilomet trong các cấu hình phù hợp.
- Khoảng cách ngắn: Thường sử dụng module multimode cho các kết nối nội bộ trong phòng máy hoặc tòa nhà.
- Khoảng cách trung bình: Có thể sử dụng module singlemode 10km hoặc 20km để kết nối các tủ mạng và khu vực trong cùng một khuôn viên.
- Khoảng cách xa: Module singlemode 40km, 80km hoặc xa hơn có thể phù hợp với các đường truyền quang dài nếu đáp ứng điều kiện kỹ thuật.
Khoảng cách thực tế phụ thuộc vào ngân sách công suất quang, suy hao cáp, mối hàn, đầu nối, chất lượng tuyến cáp và thông số của module. Vì vậy, cần lựa chọn theo khoảng cách triển khai thực tế thay vì chỉ dựa vào khoảng cách tối đa được công bố.
Hỗ trợ cắm nóng, thuận tiện lắp đặt và thay thế
Module SFP HRUI có thiết kế nhỏ gọn, phù hợp với khe cắm SFP hoặc SFP+ tương ứng trên thiết bị mạng. Các dòng sản phẩm được công bố hỗ trợ cắm nóng, cho phép lắp hoặc thay module khi thiết bị chủ hỗ trợ tính năng này và đáp ứng quy trình vận hành an toàn.
Thiết kế module rời giúp kỹ thuật viên dễ dàng thay đổi phương án kết nối quang theo khoảng cách hoặc loại cáp sử dụng mà không cần thay toàn bộ switch.
Tuy nhiên, việc thay module khi thiết bị đang hoạt động cần tuân theo hướng dẫn của nhà sản xuất thiết bị chủ và yêu cầu vận hành của hệ thống.
Ứng dụng của module quang SFP HRUI
Kết nối switch qua cáp quang
Module SFP HRUI giúp kết nối switch truy cập với switch tập trung hoặc liên kết các switch trong những khu vực khác nhau. Cáp quang phù hợp khi khoảng cách vượt quá giới hạn của kết nối cáp đồng hoặc khi cần triển khai đường truyền quang giữa các tòa nhà.
Hệ thống camera IP
Trong hệ thống camera giám sát diện rộng, module quang SFP được sử dụng tại các switch có khe SFP để kết nối với đường truyền quang. Giải pháp này giúp truyền dữ liệu từ các điểm camera về trung tâm giám sát qua hạ tầng cáp quang.
Mạng công nghiệp
Module SFP HRUI có thể được sử dụng với switch công nghiệp, router hoặc media converter có giao diện tương thích để mở rộng mạng Ethernet trong nhà máy và khu công nghiệp.
Đối với môi trường nhiệt độ khắc nghiệt, cần lựa chọn đúng phiên bản module công nghiệp có dải nhiệt độ hoạt động đáp ứng điều kiện lắp đặt.
Kết nối máy chủ và hạ tầng mạng tốc độ cao
Module SFP+ 10G có thể được sử dụng cho đường truyền giữa switch, máy chủ và thiết bị mạng tương thích, giúp đáp ứng nhu cầu băng thông cao trong mạng doanh nghiệp hoặc phòng máy.
Mở rộng mạng LAN qua cáp quang
Module SFP 1.25G, SFP 2.5G và SFP+ 10G giúp triển khai các kết nối quang theo tốc độ yêu cầu, hỗ trợ mở rộng mạng LAN và nâng cấp hạ tầng khi nhu cầu sử dụng tăng lên.
Cách lựa chọn module quang HRUI phù hợp
Để lựa chọn module SFP HRUI phù hợp, cần kiểm tra các thông số quan trọng sau:
- Tốc độ truyền dữ liệu: Chọn SFP 1.25G, SFP 2.5G hoặc SFP+ 10G theo tốc độ cổng của thiết bị chủ.
- Loại sợi quang: Xác định sử dụng singlemode hay multimode.
- Số lượng sợi quang: Chọn module WDM một sợi hoặc loại hai sợi theo hạ tầng cáp hiện có.
- Bước sóng: Bảo đảm bước sóng phát và thu phù hợp với module ở đầu bên kia.
- Khoảng cách truyền dẫn: Chọn module có thông số phù hợp với chiều dài tuyến cáp và suy hao thực tế.
- Đầu nối quang: Kiểm tra loại đầu nối, chẳng hạn LC, và khả năng tương thích với hệ thống cáp.
- Khả năng tương thích: Kiểm tra chuẩn giao diện và yêu cầu của switch, router hoặc media converter.
- Nhiệt độ hoạt động: Với môi trường công nghiệp, cần chọn phiên bản module có dải nhiệt độ đáp ứng điều kiện thực tế.
Lựa chọn đúng module quang HRUI giúp tối ưu đường truyền, mở rộng khoảng cách kết nối và xây dựng hạ tầng mạng Ethernet phù hợp với yêu cầu của doanh nghiệp.
Danh mục module quang HRUI
Danh mục phụ kiện SFP HRUI hiện gồm các nhóm sản phẩm chính:
- Module HRUI SFP Gigabit 1.25G: Phục vụ kết nối quang Ethernet Gigabit.
- Module HRUI SFP 2.5G: Dành cho thiết bị có giao diện SFP hỗ trợ 2.5Gbps.
- Module HRUI SFP+ 10G: Phục vụ kết nối quang tốc độ 10Gbps.
Mỗi nhóm có các phiên bản khác nhau về loại sợi quang, số sợi sử dụng và khoảng cách truyền dẫn. Người dùng nên lựa chọn model dựa trên thông số kỹ thuật của thiết bị chủ và yêu cầu thực tế của tuyến cáp quang.
