4-Port PoE Gigabit và 2-SFP Switch HRUI HR900-AFG-42NS-120

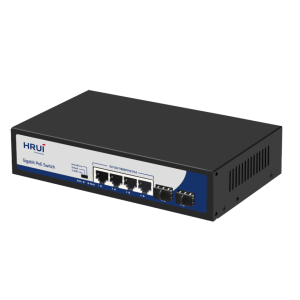

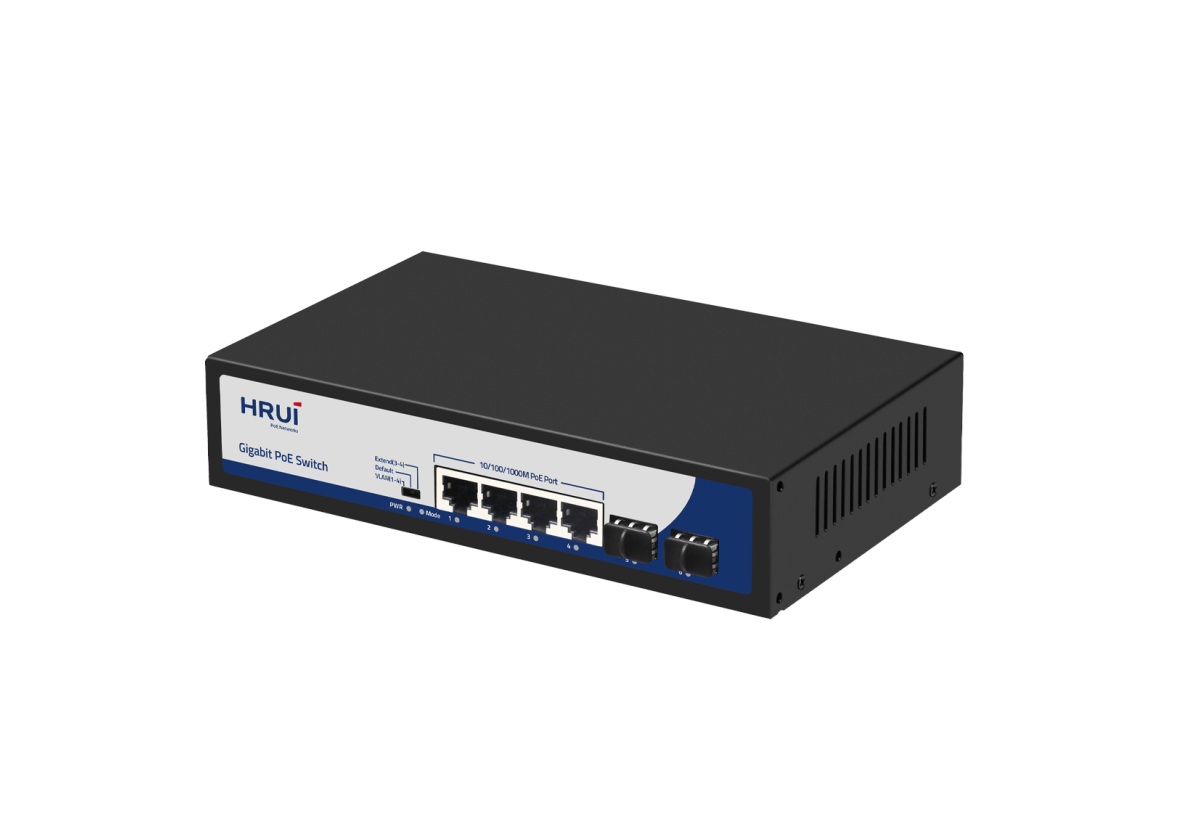

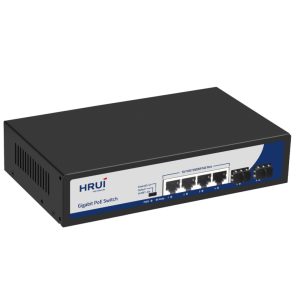

Switch PoE Gigabit HRUI HR900-AFG-42NS-120 – 4 cổng PoE và 2 khe cắm SFP

Switch PoE Gigabit HRUI HR900-AFG-42NS-120 là bộ chuyển mạch mạng Gigabit tích hợp cấp nguồn PoE, được thiết kế cho hệ thống camera IP, mạng WiFi và các thiết bị Ethernet sử dụng nguồn PoE. Sản phẩm trang bị 4 cổng Gigabit PoE và 2 khe cắm SFP Gigabit, hỗ trợ kết nối thiết bị đầu cuối và mở rộng hệ thống qua đường truyền cáp quang.

Với tổng công suất PoE được công bố lên đến 120W, khả năng truyền dữ liệu Gigabit, chế độ cách ly cổng và chế độ mở rộng khoảng cách truyền dẫn, HRUI HR900-AFG-42NS-120 phù hợp với nhiều hệ thống mạng tại văn phòng, cửa hàng, nhà kho và công trình giám sát an ninh.

Tổng quan về Switch PoE HRUI HR900-AFG-42NS-120

HRUI HR900-AFG-42NS-120 thuộc dòng switch PoE Gigabit của HRUI, hướng đến các hệ thống mạng cần kết nối nhiều thiết bị và cấp nguồn trực tiếp qua cáp Ethernet. Thiết bị tích hợp chức năng chuyển mạch mạng và cấp nguồn PoE, giúp giảm số lượng bộ nguồn riêng lẻ, đơn giản hóa việc đi dây và thuận tiện khi lắp đặt.

Sản phẩm có 4 cổng RJ45 Gigabit hỗ trợ tốc độ 10/100/1000Mbps và 2 khe cắm SFP Gigabit với tốc độ 1000Mbps. Thiết kế này cho phép kết nối camera IP, Access Point WiFi hoặc các thiết bị PoE tương thích, đồng thời hỗ trợ kết nối uplink qua hạ tầng cáp quang.

HRUI HR900-AFG-42NS-120 hỗ trợ chuẩn cấp nguồn IEEE 802.3af/at và hoạt động theo cơ chế Plug and Play. Người dùng có thể triển khai hệ thống mạng cơ bản mà không cần cấu hình quản trị phức tạp.

Bốn cổng Gigabit PoE cấp nguồn cho thiết bị mạng

Điểm nổi bật của HRUI HR900-AFG-42NS-120 là 4 cổng Ethernet Gigabit tích hợp PoE. Các cổng này vừa truyền dữ liệu vừa cấp nguồn cho thiết bị đầu cuối tương thích thông qua một sợi cáp mạng duy nhất.

Sản phẩm hỗ trợ hai chuẩn cấp nguồn phổ biến là IEEE 802.3af và IEEE 802.3at. Nhờ đó, switch có thể sử dụng trong nhiều hệ thống camera IP, WiFi và thiết bị mạng hỗ trợ PoE.

Các ứng dụng phổ biến gồm:

• Kết nối và cấp nguồn cho camera IP PoE.
• Cấp nguồn cho Access Point WiFi trong văn phòng, cửa hàng và nhà ở.
• Triển khai hệ thống giám sát an ninh sử dụng nhiều camera.
• Kết nối các thiết bị mạng tương thích với chuẩn PoE.
• Xây dựng mạng Ethernet có tích hợp cấp nguồn qua cáp mạng.

Việc sử dụng switch PoE giúp giảm nhu cầu bố trí ổ cắm điện tại từng vị trí lắp đặt, tiết kiệm không gian và hỗ trợ quản lý hệ thống cáp hiệu quả hơn.

Tổng công suất PoE lên đến 120W

HRUI HR900-AFG-42NS-120 được công bố có tổng ngân sách công suất PoE lên đến 120W, phù hợp với hệ thống sử dụng nhiều thiết bị mạng cần cấp nguồn qua Ethernet.

Với công suất này, người dùng có thể thiết kế hệ thống gồm camera IP, Access Point WiFi hoặc các thiết bị PoE tương thích mà không cần sử dụng bộ cấp nguồn riêng cho từng thiết bị.

Tuy nhiên, công suất PoE tối đa của mỗi cổng và tổng công suất khả dụng của toàn bộ switch là hai thông số khác nhau. Khi triển khai, cần kiểm tra mức tiêu thụ điện của từng thiết bị, chuẩn PoE được hỗ trợ và tổng ngân sách nguồn để bảo đảm hệ thống vận hành ổn định.

Hai khe cắm SFP Gigabit hỗ trợ kết nối cáp quang

Một ưu điểm đáng chú ý của HRUI HR900-AFG-42NS-120 là được trang bị 2 khe cắm SFP Gigabit, hỗ trợ kết nối đường truyền quang thông qua module SFP tương thích.

Kết nối cáp quang giúp mở rộng khả năng liên kết giữa các thiết bị mạng ở những khu vực khác nhau. Đây là giải pháp hữu ích khi cần kết nối switch với thiết bị mạng trung tâm hoặc triển khai hệ thống tại các công trình có khoảng cách truyền dẫn vượt quá giới hạn thông thường của cáp Ethernet đồng.

Hai khe cắm SFP Gigabit mang lại sự linh hoạt khi thiết kế hạ tầng mạng, đặc biệt trong các hệ thống camera IP có nhiều khu vực giám sát hoặc cần truyền dữ liệu về phòng điều khiển trung tâm.

Khi lựa chọn module SFP, cần kiểm tra khả năng tương thích, loại sợi quang, bước sóng và khoảng cách truyền dẫn phù hợp với yêu cầu thực tế.

Hỗ trợ chế độ VLAN cách ly cổng mạng

HRUI HR900-AFG-42NS-120 hỗ trợ chế độ VLAN thông qua công tắc chuyển đổi chế độ hoạt động trên thiết bị. Trong chế độ này, các cổng PoE được cách ly với nhau theo cơ chế được thiết kế sẵn, trong khi vẫn có thể giao tiếp với các cổng uplink theo cấu hình của thiết bị.

Tính năng cách ly cổng đặc biệt hữu ích đối với hệ thống camera IP. Khi có nhiều camera được kết nối cùng một switch, việc hạn chế lưu lượng trao đổi trực tiếp giữa các cổng có thể giúp giảm ảnh hưởng của lưu lượng quảng bá và hỗ trợ tổ chức mạng hiệu quả hơn.

Chế độ VLAN cũng phù hợp với những hệ thống cần tăng cường phân tách lưu lượng giữa các thiết bị đầu cuối mà không cần triển khai switch quản lý có cấu hình phức tạp.

Do đây là chế độ VLAN được thiết lập sẵn, người dùng nên kiểm tra hướng dẫn của nhà sản xuất để xác định cách hoạt động của từng cổng trước khi đưa thiết bị vào vận hành.

Chế độ Extend mở rộng khoảng cách truyền dẫn lên đến 250 mét

Switch PoE HRUI HR900-AFG-42NS-120 hỗ trợ chế độ Extend nhằm mở rộng khoảng cách truyền dữ liệu và cấp nguồn PoE trên các cổng được chỉ định.

Theo thông tin của nhà sản xuất, chế độ này hỗ trợ khoảng cách truyền dẫn lên đến 250 mét, phù hợp với các vị trí lắp đặt thiết bị ở xa switch trung tâm.

Tính năng Extend có thể ứng dụng trong các hệ thống:

• Camera IP tại bãi đỗ xe và khu vực ngoài trời.
• Camera giám sát hành lang dài hoặc nhà kho.
• Hệ thống an ninh tại cửa hàng và công trình thương mại.
• Các vị trí cần kết nối thiết bị mạng ở khoảng cách xa.
• Hệ thống giám sát tại khu vực rộng nhưng hạn chế vị trí cấp nguồn.

Khi kích hoạt chế độ Extend, tốc độ truyền dữ liệu giảm xuống 10Mbps. Theo thông tin sản phẩm, công suất PoE đầu ra trong chế độ này được giới hạn ở mức phù hợp với thiết kế của thiết bị. Người dùng cần kiểm tra băng thông yêu cầu của camera và điều kiện đường cáp trước khi triển khai.

Chuyển đổi linh hoạt giữa các chế độ hoạt động

HRUI HR900-AFG-42NS-120 hỗ trợ ba chế độ hoạt động gồm Default, VLAN và Extend, giúp người dùng lựa chọn cách vận hành phù hợp với từng hệ thống mạng.

Chế độ Default: Cho phép các giao diện mạng hoạt động theo chế độ chuyển mạch thông thường, phù hợp với hệ thống Ethernet cần kết nối các thiết bị trong cùng mạng.

Chế độ VLAN: Hỗ trợ cách ly các cổng PoE theo cơ chế được thiết lập sẵn, hữu ích trong hệ thống camera IP và các ứng dụng cần hạn chế lưu lượng trao đổi giữa thiết bị đầu cuối.

Chế độ Extend: Hỗ trợ mở rộng khoảng cách truyền dẫn trên các cổng được chỉ định, phù hợp với những thiết bị đặt xa switch.

Việc lựa chọn chế độ đúng với nhu cầu triển khai giúp khai thác hiệu quả các chức năng của thiết bị và hạn chế các vấn đề liên quan đến kết nối.

Cơ chế Plug and Play dễ triển khai

HRUI HR900-AFG-42NS-120 được thiết kế theo hướng đơn giản hóa việc lắp đặt và vận hành. Người dùng không cần cấu hình quản trị phức tạp để sử dụng các chức năng chuyển mạch cơ bản.

Các cổng RJ45 hỗ trợ tự động thương lượng tốc độ 10/100/1000Mbps, giúp thiết bị xác định tốc độ kết nối phù hợp với thiết bị đầu cuối. Tính năng Auto MDI/MDIX hỗ trợ tự động nhận diện kiểu kết nối, giảm yêu cầu sử dụng cáp mạng chéo chuyên dụng trong các trường hợp thông thường.

Switch sử dụng cơ chế chuyển mạch Store-and-Forward, hỗ trợ kiểm tra khung dữ liệu trước khi chuyển tiếp. Các đèn LED trạng thái giúp người dùng theo dõi tình trạng nguồn điện, kết nối và truyền dữ liệu, thuận tiện cho việc kiểm tra hệ thống.

Khả năng bảo vệ chống sét lan truyền và tĩnh điện

HRUI HR900-AFG-42NS-120 được công bố hỗ trợ bảo vệ chống sét lan truyền 4kV và chống phóng tĩnh điện ESD 8kV.

Những cơ chế bảo vệ này góp phần tăng khả năng chống chịu trước một số hiện tượng xung điện và phóng tĩnh điện trong quá trình sử dụng. Đây là yếu tố cần quan tâm khi triển khai hệ thống mạng có camera IP và thiết bị PoE kết nối bằng cáp Ethernet.

Tuy nhiên, khả năng bảo vệ tích hợp không thay thế cho hệ thống tiếp địa hoặc thiết bị chống sét chuyên dụng. Đối với các công trình ngoài trời và khu vực có nguy cơ sét cao, nên thiết kế giải pháp bảo vệ đường nguồn và đường truyền phù hợp.

Thiết kế nhỏ gọn, không quạt

HRUI HR900-AFG-42NS-120 có thiết kế nhỏ gọn, phù hợp để bố trí tại tủ kỹ thuật, văn phòng, cửa hàng hoặc các vị trí lắp đặt hệ thống camera.

Thiết bị không sử dụng quạt làm mát, giúp giảm tiếng ồn và hạn chế các vấn đề liên quan đến bộ phận quạt cơ học. Điều này thuận tiện khi lắp đặt tại những khu vực yêu cầu môi trường vận hành yên tĩnh.

Sản phẩm hỗ trợ nguồn điện AC 100–240V, thuận tiện khi triển khai trong nhiều môi trường sử dụng điện dân dụng và thương mại phù hợp.

Ứng dụng của Switch PoE Gigabit HRUI HR900-AFG-42NS-120

Hệ thống camera IP giám sát

Bốn cổng Gigabit PoE hỗ trợ kết nối và cấp nguồn cho camera IP tương thích. Chế độ VLAN giúp cách ly các cổng theo cơ chế thiết kế sẵn, trong khi chế độ Extend hỗ trợ triển khai camera ở khoảng cách xa hơn trên các cổng được chỉ định.

Hệ thống WiFi cho văn phòng và cửa hàng

Switch có thể cấp nguồn cho Access Point WiFi hỗ trợ PoE, giúp giảm số lượng bộ nguồn riêng và đơn giản hóa quá trình đi dây tại vị trí lắp đặt.

Hệ thống mạng cáp quang

Hai khe cắm SFP Gigabit hỗ trợ kết nối với hạ tầng cáp quang thông qua module phù hợp. Đây là giải pháp hữu ích khi cần truyền dữ liệu giữa các khu vực hoặc kết nối với switch trung tâm.

Mạng tại nhà kho và công trình thương mại

Sản phẩm phù hợp với các hệ thống cần kết nối camera, điểm truy cập WiFi và thiết bị mạng tại cửa hàng, nhà kho, văn phòng hoặc khu vực giám sát có quy mô nhỏ.

Hệ thống mạng tích hợp PoE

HRUI HR900-AFG-42NS-120 là lựa chọn đáng cân nhắc khi cần một switch nhỏ gọn có khả năng chuyển mạch Gigabit, cấp nguồn PoE và hỗ trợ kết nối quang trong cùng thiết bị.

Lưu ý khi lắp đặt Switch HRUI HR900-AFG-42NS-120

Để hệ thống hoạt động ổn định, nên sử dụng cáp mạng chất lượng tốt và phù hợp với tốc độ Gigabit. Cần tính toán tổng công suất tiêu thụ của các thiết bị PoE để không vượt quá ngân sách nguồn của switch.

Đối với kết nối quang, cần lựa chọn module SFP tương thích với thiết bị và phù hợp với loại cáp quang, bước sóng cũng như khoảng cách truyền dẫn. Khi sử dụng chế độ VLAN hoặc Extend, cần kiểm tra hướng dẫn sử dụng để xác định đúng cổng và cơ chế hoạt động.

Ngoài ra, chế độ Extend giới hạn tốc độ truyền dẫn ở mức 10Mbps. Vì vậy, cần đánh giá yêu cầu băng thông của camera hoặc thiết bị đầu cuối trước khi sử dụng chế độ này.
