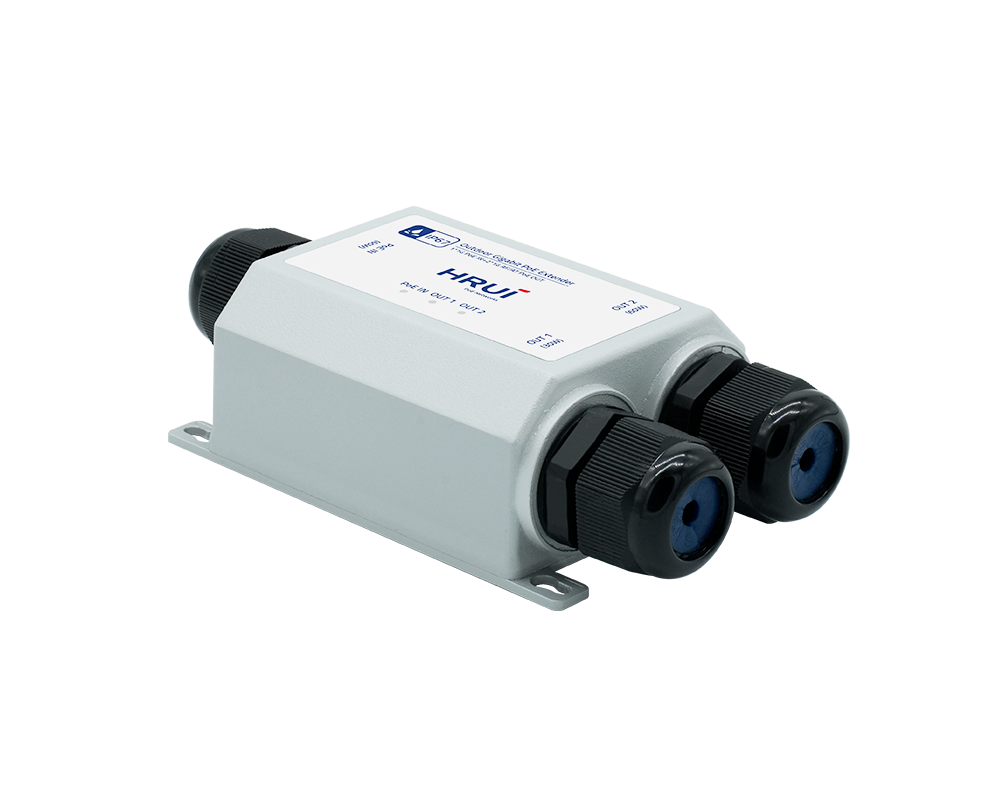

Bộ mở rộng PoE Gigabit ngoài trời HRUI HR-AFGRW-21

Bộ mở rộng PoE Gigabit công nghiệp HRUI HR-AFGRW-21

Bộ mở rộng PoE Gigabit công nghiệpHRUI HR-AFGRW-21 là thiết bị chuyên dụng giúp mở rộng khoảng cách truyền dữ liệu Ethernet và nguồn điện PoE cho các hệ thống mạng triển khai ngoài trời hoặc trong môi trường công nghiệp khắc nghiệt. Sản phẩm được trang bị một cổng PoE đầu vào Gigabit và hai cổng PoE đầu ra Gigabit, hỗ trợ các chuẩn cấp nguồn IEEE 802.3af, IEEE 802.3at và HiPoE với công suất đầu vào tối đa 60W.

Với vỏ kim loại đạt chuẩn bảo vệ IP67, khả năng hoạt động trong dải nhiệt độ từ -40°C đến 75°C và chức năng chống sét lan truyền, HRUI HR-AFGRW-21 phù hợp với hệ thống camera IP ngoài trời, điểm truy cập Wi-Fi công nghiệp, hệ thống giám sát giao thông và các ứng dụng mạng tại nhà máy, kho bãi hoặc khu vực công cộng.

Thiết bị sử dụng nguồn PoE từ hệ thống mạng hiện có, không cần nguồn điện riêng tại vị trí lắp đặt. Đây là giải pháp giúp đơn giản hóa hạ tầng dây dẫn, giảm chi phí triển khai và tăng tính linh hoạt khi mở rộng hệ thống mạng Ethernet ngoài trời.

Tổng quan về bộ mở rộng PoE ngoài trời HRUI HR-AFGRW-21

Trong các hệ thống mạng ngoài trời, khoảng cách giữa switch PoE và thiết bị đầu cuối có thể vượt quá giới hạn 100m của một tuyến cáp Ethernet đồng tiêu chuẩn. Việc kéo thêm nguồn điện đến vị trí thiết bị cũng thường gây khó khăn, đặc biệt tại bãi đỗ xe, nhà xưởng, công trường hoặc khu vực lắp đặt camera từ xa.

HRUI HR-AFGRW-21 được thiết kế để giải quyết những hạn chế này. Thiết bị nhận dữ liệu và nguồn điện từ switch PoE hoặc PoE Injector, sau đó chuyển tiếp tín hiệu mạng và nguồn PoE đến các thiết bị đầu cuối thông qua hai cổng đầu ra.

Sản phẩm hỗ trợ tốc độ Gigabit Ethernet, giúp đáp ứng nhu cầu truyền dữ liệu của các ứng dụng giám sát và mạng công nghiệp. Với thiết kế chuyên dụng cho môi trường ngoài trời, HRUI HR-AFGRW-21 có thể được triển khai tại những vị trí mà các bộ mở rộng PoE thông thường khó đáp ứng yêu cầu về khả năng chống bụi, chống nước và chịu nhiệt.

Một cổng PoE đầu vào và hai cổng PoE đầu ra Gigabit

HRUI HR-AFGRW-21 được trang bị cấu hình một cổng PoE đầu vào và hai cổng PoE đầu ra, tất cả đều hỗ trợ Gigabit Ethernet.

Cổng PoE đầu vào dùng để kết nối với switch PoE hoặc PoE Injector tương thích. Hai cổng đầu ra cho phép kết nối các thiết bị mạng như camera IP, Access Point hoặc những thiết bị Ethernet hỗ trợ PoE.

Cấu hình này mang lại sự linh hoạt khi triển khai mạng ngoài trời. Tại một vị trí cần lắp đặt nhiều camera, người dùng có thể sử dụng một bộ mở rộng để kết nối đến hai thiết bị đầu cuối thay vì phải kéo từng tuyến cáp riêng từ switch trung tâm.

Các cổng Ethernet hỗ trợ tốc độ 10/100/1000Mbps tự động thích ứng. Băng thông chuyển mạch đạt 6Gbps, hỗ trợ quá trình chuyển tiếp dữ liệu trong hệ thống mạng Gigabit.

Cần lưu ý rằng khả năng cấp nguồn thực tế cho các thiết bị đầu cuối phụ thuộc vào công suất PoE đầu vào, mức tiêu thụ điện của bộ mở rộng và giới hạn nguồn của từng cổng đầu ra.

Hỗ trợ PoE, PoE+ và HiPoE công suất đến 60W

Một ưu điểm đáng chú ý của HRUI HR-AFGRW-21 là khả năng hỗ trợ nhiều tiêu chuẩn cấp nguồn qua Ethernet, bao gồm IEEE 802.3af, IEEE 802.3at và HiPoE 60W.

Các chuẩn cấp nguồn được hỗ trợ gồm:

• IEEE 802.3af: Công suất tối đa 15,4W tại cổng cấp nguồn theo tiêu chuẩn.
• IEEE 802.3at: Công suất tối đa 30W tại cổng cấp nguồn theo tiêu chuẩn.
• HiPoE: Hỗ trợ công suất đầu vào tối đa 60W theo thông số sản phẩm.

Thiết bị nhận nguồn PoE đầu vào tối đa 60W. Theo tài liệu kỹ thuật của nhà sản xuất, cổng PoE đầu ra thứ nhất hỗ trợ công suất dưới 30W, trong khi cổng PoE đầu ra thứ hai hỗ trợ HiPoE 60W.

Khi sử dụng hai cổng đầu ra đồng thời, cần kiểm tra mức tiêu thụ điện của từng thiết bị và khả năng cấp nguồn của toàn hệ thống. Không nên mặc định cả hai cổng đều có thể cấp 60W đồng thời.

Khả năng tương thích với nhiều chuẩn PoE giúp HRUI HR-AFGRW-21 có thể sử dụng với nhiều loại thiết bị mạng khác nhau, miễn là đáp ứng đúng yêu cầu về chuẩn cấp nguồn và công suất.

Mở rộng khoảng cách truyền dẫn Ethernet và PoE

Khoảng cách truyền dẫn Ethernet trên cáp đồng thường được giới hạn ở 100m cho mỗi tuyến kết nối tiêu chuẩn. Khi thiết bị đầu cuối nằm xa switch PoE, bộ mở rộng PoE có thể được sử dụng để chuyển tiếp dữ liệu và nguồn điện đến vị trí cần thiết.

HRUI HR-AFGRW-21 hỗ trợ mở rộng thêm một đoạn truyền dẫn Ethernet và PoE lên đến 100m theo thông tin của nhà sản xuất. Khi kết hợp nhiều bộ mở rộng phù hợp, hệ thống có thể tăng tổng khoảng cách kết nối, tùy thuộc vào sơ đồ mạng, nguồn PoE, cáp sử dụng và yêu cầu của thiết bị đầu cuối.

Giải pháp này đặc biệt hữu ích trong các dự án triển khai camera IP ở khuôn viên rộng, hệ thống giám sát giao thông, nhà kho và nhà máy công nghiệp.

Khi thiết kế hệ thống, cần tính toán tổng chiều dài cáp, công suất nguồn còn lại và nhu cầu băng thông. Việc tuân thủ giới hạn của từng đoạn kết nối giúp hệ thống hoạt động ổn định và giảm nguy cơ mất kết nối.

Vỏ kim loại chuẩn IP67 chuyên dụng ngoài trời

HRUI HR-AFGRW-21 sử dụng vỏ kim loại đúc đạt chuẩn bảo vệ IP67, phù hợp với những môi trường yêu cầu khả năng chống bụi và chống nước cao hơn thiết bị mạng thông thường.

Cấp bảo vệ IP67 cho biết vỏ thiết bị có khả năng chống bụi xâm nhập và chịu được điều kiện ngâm nước theo các điều kiện thử nghiệm quy định của tiêu chuẩn. Đây là ưu điểm quan trọng khi triển khai thiết bị tại các vị trí ngoài trời, nơi có thể tiếp xúc với bụi bẩn, mưa và độ ẩm.

Thiết kế vỏ kim loại cũng hỗ trợ bảo vệ thiết bị trước những tác động từ môi trường và góp phần nâng cao độ bền trong quá trình sử dụng.

Để duy trì khả năng bảo vệ, cần lắp đặt đúng hướng dẫn, sử dụng các đầu nối chống nước đi kèm và bảo đảm các vị trí kết nối được siết chặt. Cấp bảo vệ của toàn bộ hệ thống có thể bị ảnh hưởng nếu đầu nối hoặc điểm tiếp giáp cáp được lắp đặt không đúng cách.

Hoạt động trong dải nhiệt độ từ -40°C đến 75°C

Đối với thiết bị mạng ngoài trời và công nghiệp, khả năng vận hành trong điều kiện nhiệt độ khắc nghiệt là yếu tố quan trọng. HRUI HR-AFGRW-21 hỗ trợ dải nhiệt độ hoạt động từ -40°C đến 75°C, phù hợp với nhiều môi trường lắp đặt có nhiệt độ biến động lớn.

Thiết bị có thể được sử dụng tại khu vực nhà xưởng, kho hàng, công trường hoặc các vị trí triển khai hệ thống giám sát ngoài trời.

Khả năng hoạt động trong dải nhiệt độ rộng giúp tăng tính linh hoạt khi thiết kế hạ tầng mạng. Tuy nhiên, cần bảo đảm thiết bị được lắp đặt theo hướng dẫn của nhà sản xuất và không vượt quá các giới hạn về độ ẩm, nguồn điện cũng như điều kiện môi trường được quy định trong tài liệu kỹ thuật.

Bảo vệ chống sét lan truyền và thiết bị PoE

HRUI HR-AFGRW-21 được trang bị các cơ chế bảo vệ chống sét lan truyền trên cổng kết nối, hỗ trợ tăng cường khả năng bảo vệ thiết bị trước các xung điện áp xuất hiện trên đường truyền.

Theo thông số kỹ thuật của nhà sản xuất, thiết bị hỗ trợ bảo vệ xung lan truyền ở mức 6KV đối với chế độ common mode và 4KV đối với differential mode. Khả năng bảo vệ tĩnh điện cũng được công bố với mức 8KV qua không khí và 6KV qua tiếp xúc.

Các tính năng này giúp tăng cường khả năng chống chịu trước một số sự cố điện có thể xảy ra trong môi trường công nghiệp và ngoài trời. Tuy nhiên, thiết bị bảo vệ tích hợp không thay thế cho hệ thống chống sét, tiếp địa và bảo vệ điện tổng thể của công trình.

Khi triển khai tại các vị trí có nguy cơ sét đánh cao, cần kết hợp các biện pháp bảo vệ phù hợp với điều kiện thực tế để nâng cao độ an toàn và độ tin cậy của hệ thống.

Tự động nhận diện PoE và hỗ trợ Plug and Play

HRUI HR-AFGRW-21 hỗ trợ tự động phát hiện thiết bị PoE tương thích và cung cấp nguồn theo cơ chế được hỗ trợ. Tính năng này giúp hạn chế nguy cơ cấp nguồn không phù hợp do kết nối sai loại thiết bị.

Thiết bị cũng hỗ trợ Auto MDI/MDIX, cho phép tự động thích ứng với kiểu kết nối Ethernet. Nhờ vậy, quá trình lắp đặt và đấu nối trở nên đơn giản hơn.

Với cơ chế Plug and Play, người dùng không cần cấu hình phần mềm riêng để thiết bị thực hiện chức năng mở rộng PoE cơ bản. Các đèn LED trạng thái hỗ trợ theo dõi tình trạng kết nối và hoạt động truyền dữ liệu, giúp kỹ thuật viên thuận tiện hơn khi kiểm tra hệ thống.

Ứng dụng của bộ mở rộng PoE HRUI HR-AFGRW-21

Hệ thống camera IP ngoài trời

HRUI HR-AFGRW-21 phù hợp để mở rộng kết nối và cấp nguồn cho camera IP tại các vị trí xa switch PoE trung tâm. Thiết bị giúp truyền dữ liệu và nguồn điện qua cáp Ethernet, giảm nhu cầu bố trí nguồn điện riêng tại vị trí camera.

Vỏ IP67 và dải nhiệt độ hoạt động rộng giúp sản phẩm phù hợp với những vị trí lắp đặt ngoài trời, chẳng hạn như cổng ra vào, bãi đỗ xe, hàng rào, khu vực kho bãi và tuyến đường nội bộ.

Hệ thống Wi-Fi Access Point ngoài trời

Các điểm truy cập Wi-Fi ngoài trời thường được lắp đặt trên cột, tường hoặc tại khu vực rộng nhằm tăng vùng phủ sóng không dây. HRUI HR-AFGRW-21 có thể hỗ trợ mở rộng kết nối Ethernet và cấp nguồn cho Access Point tương thích PoE.

Giải pháp này giúp đơn giản hóa việc triển khai mạng không dây tại khuôn viên nhà máy, trường học, khu nghỉ dưỡng và các khu vực công cộng.

Mạng công nghiệp và nhà xưởng

Trong nhà máy, thiết bị mạng thường phải hoạt động trong môi trường có bụi, độ ẩm và nhiệt độ thay đổi. Với vỏ bảo vệ IP67 và dải nhiệt độ hoạt động từ -40°C đến 75°C, HRUI HR-AFGRW-21 là lựa chọn phù hợp để xem xét khi cần mở rộng kết nối PoE tại các vị trí ngoài trời hoặc khu vực công nghiệp có điều kiện môi trường khắc nghiệt.

Thiết bị có thể hỗ trợ kết nối các camera giám sát và thiết bị mạng tương thích, góp phần đơn giản hóa hạ tầng cáp trong công trình.

Hệ thống giao thông và thành phố thông minh

Các ứng dụng giao thông thông minh thường cần kết nối camera giám sát, thiết bị thu thập dữ liệu và điểm truy cập mạng tại các vị trí cách xa trung tâm điều khiển.

HRUI HR-AFGRW-21 hỗ trợ mở rộng đường truyền PoE, giúp tăng tính linh hoạt trong bố trí thiết bị. Thiết kế chống bụi, chống nước và chịu nhiệt phù hợp với nhiều vị trí lắp đặt ngoài trời, với điều kiện hệ thống được thiết kế đúng yêu cầu nguồn điện và kết nối.

Thông số kỹ thuật HRUI HR-AFGRW-21

HRUI HR-AFGRW-21 phù hợp với các hệ thống cần mở rộng mạng PoE ngoài trời, đặc biệt khi yêu cầu vỏ bảo vệ IP67, khả năng hoạt động trong điều kiện nhiệt độ khắc nghiệt và hỗ trợ nhiều chuẩn cấp nguồn PoE. Khi lựa chọn thiết bị, cần xác định công suất của các thiết bị đầu cuối, chiều dài tuyến cáp và điều kiện môi trường để bảo đảm hệ thống vận hành ổn định.
