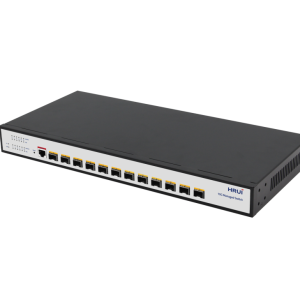

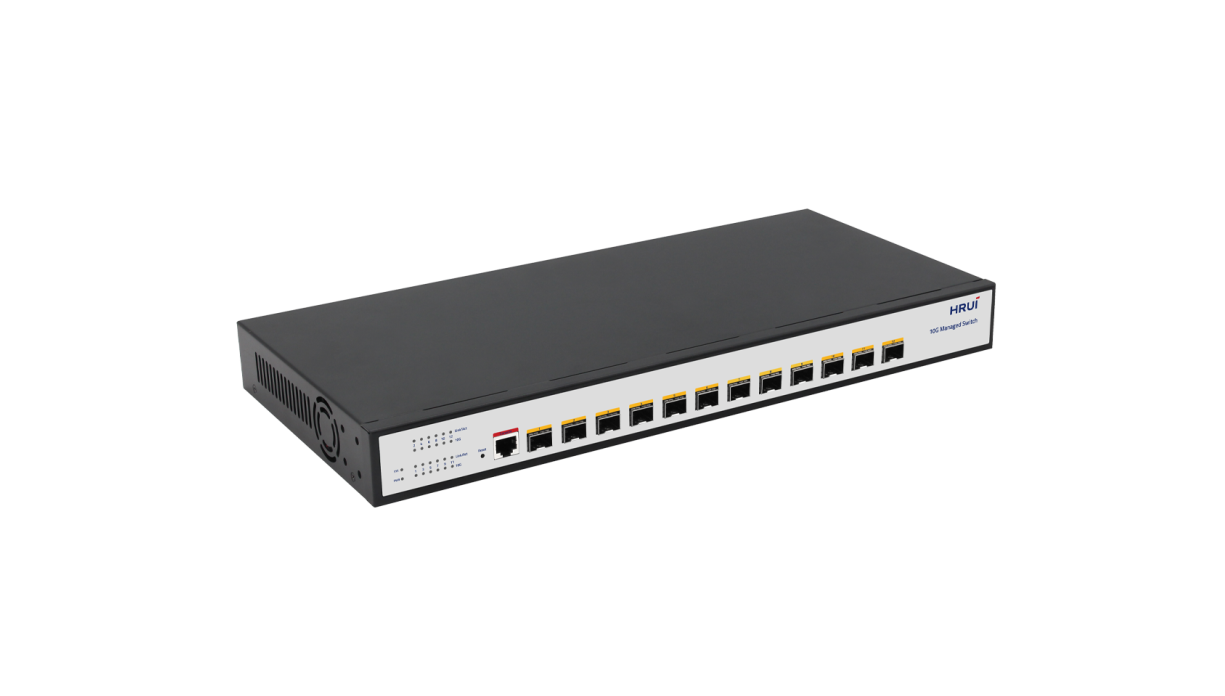

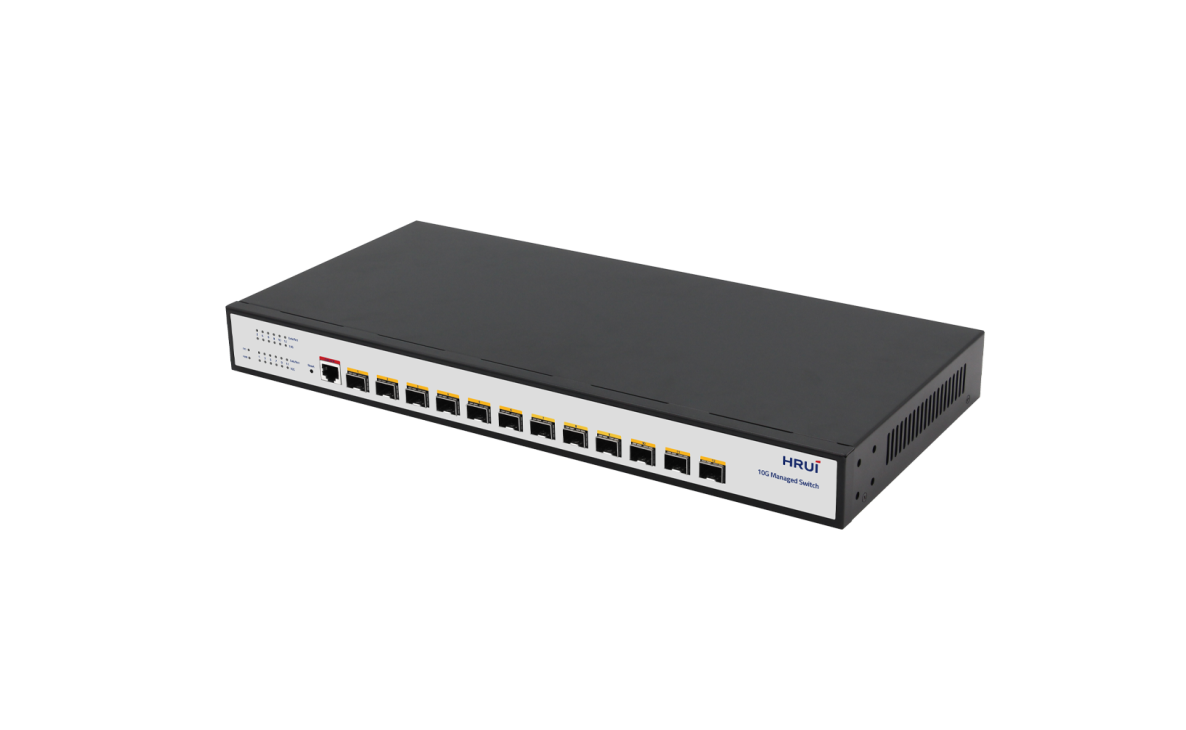

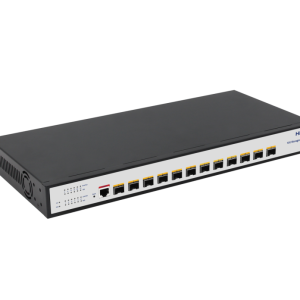

L3 Managed 12-Port SFP+10 Gigabit Switch HR-SWTG3C12F

Switch quang Layer 3 12 cổng SFP+ 10G HRUI HR-SWTG3C12F

HRUI HR-SWTG3C12F là switch quang quản lý Layer 3 được thiết kế cho hệ thống mạng doanh nghiệp, trung tâm dữ liệu và hạ tầng mạng trục cần băng thông cao. Thiết bị được trang bị 12 cổng quang SFP+ 10Gbps cùng một cổng console RJ45, hỗ trợ kết nối tốc độ cao và quản lý mạng chuyên sâu.

Với băng thông chuyển mạch 240Gbps, khả năng định tuyến IPv4/IPv6 và các tính năng quản lý VLAN, QoS, ACL, SNMP, HRUI HR-SWTG3C12F đáp ứng nhu cầu xây dựng hệ thống mạng có hiệu suất cao, khả năng kiểm soát truy cập và tính linh hoạt trong cấu hình.

Tổng quan về switch quang HRUI HR-SWTG3C12F

HRUI HR-SWTG3C12F là thiết bị chuyển mạch quang 10 Gigabit Layer 3, phù hợp với các hệ thống mạng cần xử lý lưu lượng lớn và phân chia mạng thành nhiều phân đoạn. Thiết bị có thể được triển khai tại lớp lõi, lớp phân phối hoặc lớp truy cập tùy theo kiến trúc mạng.

Switch sở hữu 12 khe cắm SFP+ hỗ trợ kết nối 10Gbps, giúp xây dựng các liên kết quang tốc độ cao giữa switch, máy chủ và các thiết bị mạng tương thích. Cổng console RJ45 hỗ trợ cấu hình và quản trị thiết bị.

Khác với switch Layer 2 thông thường, HRUI HR-SWTG3C12F hỗ trợ chức năng định tuyến Layer 3, bao gồm định tuyến tĩnh IPv4/IPv6 và các giao thức định tuyến RIP, OSPFv2. Điều này giúp thiết bị xử lý việc trao đổi dữ liệu giữa các mạng con theo cấu hình, giảm sự phụ thuộc vào thiết bị định tuyến bên ngoài trong những mô hình triển khai phù hợp.

12 cổng quang SFP+ 10Gbps

HRUI HR-SWTG3C12F được trang bị 12 cổng SFP+ 10 Gigabit, cho phép kết nối các thiết bị mạng thông qua module quang tương thích. Đây là ưu điểm quan trọng đối với hệ thống mạng cần tốc độ truyền tải cao, khoảng cách kết nối linh hoạt và khả năng mở rộng hạ tầng.

Khi sử dụng module SFP+ phù hợp với loại cáp quang và khoảng cách truyền dẫn, thiết bị có thể kết nối các switch ở những khu vực khác nhau, liên kết hệ thống máy chủ hoặc triển khai mạng trục quang trong tòa nhà và khuôn viên doanh nghiệp.

Thiết kế 12 cổng quang 10G giúp tập trung nhiều liên kết tốc độ cao trên một thiết bị, hỗ trợ đơn giản hóa kiến trúc mạng và thuận tiện cho việc quản lý các kết nối quang.

Khi triển khai, cần kiểm tra loại module SFP+, chuẩn quang, bước sóng, đầu nối và loại sợi quang để bảo đảm khả năng tương thích giữa hai đầu kết nối.

Băng thông chuyển mạch 240Gbps

Switch HRUI HR-SWTG3C12F có băng thông chuyển mạch 240Gbps, tốc độ chuyển tiếp gói tin 178,56Mpps, bộ đệm gói tin 16Mbit và bảng địa chỉ MAC 32K.

Những thông số này giúp thiết bị đáp ứng nhu cầu trao đổi dữ liệu với lưu lượng lớn trong mạng doanh nghiệp. Switch có thể được sử dụng để kết nối các máy chủ, thiết bị lưu trữ và các switch phân phối trong hạ tầng mạng tốc độ cao.

Thiết bị còn hỗ trợ Jumbo Frame lên đến 10K, phù hợp với những môi trường cần truyền tải các khối dữ liệu lớn khi các thiết bị đầu cuối và toàn bộ đường truyền được cấu hình tương thích.

Cơ chế Store-and-Forward hỗ trợ kiểm tra khung dữ liệu trước khi chuyển tiếp, góp phần nâng cao độ tin cậy trong quá trình truyền thông tin.

Hỗ trợ định tuyến Layer 3 IPv4 và IPv6

Một trong những điểm nổi bật của HRUI HR-SWTG3C12F là khả năng định tuyến Layer 3, hỗ trợ IPv4, IPv6, định tuyến tĩnh và các giao thức định tuyến động RIP v1/v2, OSPFv2.

Định tuyến Layer 3 cho phép switch chuyển tiếp dữ liệu giữa các mạng con theo cấu hình định tuyến. Nhờ đó, doanh nghiệp có thể xây dựng hệ thống mạng phân cấp, tổ chức các VLAN theo phòng ban hoặc chức năng và kiểm soát luồng dữ liệu giữa các phân đoạn mạng.

Định tuyến tĩnh IPv4/IPv6 cho phép quản trị viên chủ động thiết lập đường đi của lưu lượng. Phương pháp này phù hợp với những hệ thống có cấu trúc mạng tương đối ổn định và yêu cầu quản lý tuyến rõ ràng.

RIP v1/v2 và OSPFv2 hỗ trợ định tuyến động, giúp các thiết bị định tuyến tương thích trao đổi thông tin định tuyến theo giao thức. OSPFv2 đặc biệt hữu ích trong các hệ thống mạng IPv4 có nhiều mạng con và cần quản lý đường đi linh hoạt.

Nhờ tích hợp chức năng Layer 3, HRUI HR-SWTG3C12F có thể đảm nhiệm vai trò switch lõi hoặc switch phân phối trong các mô hình mạng phù hợp.

Quản lý VLAN linh hoạt

HRUI HR-SWTG3C12F hỗ trợ VLAN 802.1Q, cho phép chia một hạ tầng mạng vật lý thành nhiều mạng LAN logic. Thiết bị hỗ trợ dải VLAN từ 1 đến 4094 và tối đa 4.000 VLAN hoạt động theo thông số của nhà sản xuất.

Quản trị viên có thể sử dụng VLAN để phân chia mạng theo phòng ban, nhóm người dùng hoặc loại thiết bị. Ví dụ, mạng máy chủ, mạng nhân viên và mạng thiết bị giám sát có thể được tổ chức thành các VLAN riêng nhằm hỗ trợ quản lý và áp dụng chính sách phù hợp.

Ngoài VLAN 802.1Q, switch còn hỗ trợ MAC VLAN, Protocol VLAN, Voice VLAN, Surveillance VLAN và VLAN Tunnel Q-in-Q. Những tính năng này mang lại nhiều lựa chọn hơn khi triển khai hệ thống mạng có cấu trúc phức tạp.

Kết hợp VLAN với định tuyến Layer 3 giúp quản trị viên xây dựng hệ thống mạng phân đoạn, đồng thời kiểm soát việc trao đổi dữ liệu giữa các mạng theo cấu hình.

QoS ưu tiên lưu lượng mạng

Trong môi trường doanh nghiệp, nhiều loại lưu lượng có thể hoạt động đồng thời, chẳng hạn như truyền dữ liệu, hội nghị trực tuyến, thoại IP và video. HRUI HR-SWTG3C12F hỗ trợ Quality of Service (QoS) để phân loại và ưu tiên lưu lượng theo chính sách quản trị.

Thiết bị hỗ trợ các phương thức ưu tiên như Strict Priority và WRR, đồng thời cho phép phân loại lưu lượng dựa trên cổng, VLAN 802.1p, IP TOS và IP DSCP. Switch hỗ trợ tối đa 8 hàng đợi QoS trên mỗi cổng.

Nhờ đó, quản trị viên có thể thiết lập mức ưu tiên cho các ứng dụng quan trọng, góp phần phân bổ tài nguyên mạng hiệu quả hơn khi nhiều luồng dữ liệu cùng truyền tải.

Link Aggregation tăng băng thông kết nối

HRUI HR-SWTG3C12F hỗ trợ Link Aggregation và LACP, cho phép gộp nhiều liên kết vật lý tương thích thành một liên kết logic giữa các thiết bị.

Tính năng này giúp tăng tổng băng thông giữa các thiết bị được kết nối và hỗ trợ cân bằng tải theo chính sách cấu hình. Switch hỗ trợ nhóm Link Aggregation tĩnh và động, tối đa 8 nhóm theo tài liệu kỹ thuật.

Link Aggregation phù hợp với các kết nối giữa switch lõi và switch phân phối, hoặc giữa switch và máy chủ có nhiều giao diện mạng tương thích.

Việc cấu hình cần bảo đảm các cổng ở hai đầu liên kết có thông số phù hợp. Băng thông thực tế phụ thuộc vào số lượng liên kết, phương thức phân phối lưu lượng và khả năng của thiết bị đầu cuối.

Bảo mật mạng và kiểm soát truy cập

HRUI HR-SWTG3C12F tích hợp nhiều tính năng bảo mật để hỗ trợ quản trị viên kiểm soát thiết bị kết nối và hạn chế nguy cơ phát sinh từ các cấu hình không an toàn.

Các tính năng bảo mật nổi bật gồm:

• ACL: Thiết lập quy tắc kiểm soát lưu lượng theo địa chỉ MAC, IPv4 hoặc IPv6.
• DHCP Snooping: Hỗ trợ kiểm soát hoạt động DHCP theo cấu hình.
• IP Source Guard: Hạn chế lưu lượng không phù hợp với thông tin ràng buộc địa chỉ đã được thiết lập.
• Dynamic ARP Inspection (DAI): Hỗ trợ kiểm tra thông tin ARP để giảm nguy cơ giả mạo ARP.
• 802.1X: Hỗ trợ xác thực thiết bị hoặc người dùng truy cập mạng.
• Port Security: Giới hạn và kiểm soát địa chỉ MAC trên cổng.
• DoS Protection: Hỗ trợ các chức năng bảo vệ trước một số hình thức tấn công từ chối dịch vụ.
• Port Isolation: Cô lập các cổng theo nhu cầu triển khai.

Kết hợp những tính năng này với VLAN và chính sách quản trị phù hợp giúp tăng cường khả năng kiểm soát truy cập, bảo vệ tài nguyên mạng và hỗ trợ xây dựng hệ thống mạng an toàn hơn.

STP, RSTP, MSTP và ERPS hỗ trợ dự phòng mạng

Trong hệ thống có nhiều switch và đường liên kết dự phòng, việc kiểm soát vòng lặp là yêu cầu quan trọng để tránh phát sinh lưu lượng bất thường.

HRUI HR-SWTG3C12F hỗ trợ các giao thức Spanning Tree gồm STP, RSTP và MSTP, giúp kiểm soát vòng lặp Layer 2 theo cấu hình mạng.

Ngoài ra, thiết bị hỗ trợ ERPS trên các cổng SFP+ theo tài liệu kỹ thuật. ERPS được sử dụng trong những kiến trúc mạng vòng tương thích nhằm hỗ trợ chuyển đổi đường truyền khi xảy ra sự cố liên kết.

Switch cũng có chức năng phát hiện vòng lặp và hỗ trợ các cơ chế giám sát, phục hồi liên kết theo cấu hình. Những tính năng này giúp tăng khả năng duy trì hoạt động của hệ thống khi được thiết kế và triển khai đúng cách.

Quản lý và giám sát hệ thống tập trung

HRUI HR-SWTG3C12F hỗ trợ nhiều phương thức quản lý, bao gồm Web, console, Telnet, SSH và SNMP. Điều này giúp quản trị viên lựa chọn phương thức truy cập phù hợp với quy trình vận hành và yêu cầu bảo mật của hệ thống.

SNMP v1/v2c/v3 hỗ trợ giám sát thiết bị thông qua phần mềm quản lý mạng tương thích. Các giao thức HTTP/HTTPS, SSH và console cung cấp những phương thức truy cập để cấu hình, kiểm tra trạng thái và xử lý sự cố.

Thiết bị còn hỗ trợ các công cụ chẩn đoán như Ping, Traceroute, Syslog và UDLD. Những công cụ này giúp quản trị viên kiểm tra kết nối, ghi nhận sự kiện và xác định nguyên nhân của một số vấn đề mạng.

Khả năng quản lý đa dạng giúp HRUI HR-SWTG3C12F phù hợp với hệ thống mạng doanh nghiệp cần theo dõi tập trung và duy trì khả năng kiểm soát hạ tầng.

Thiết kế và lắp đặt

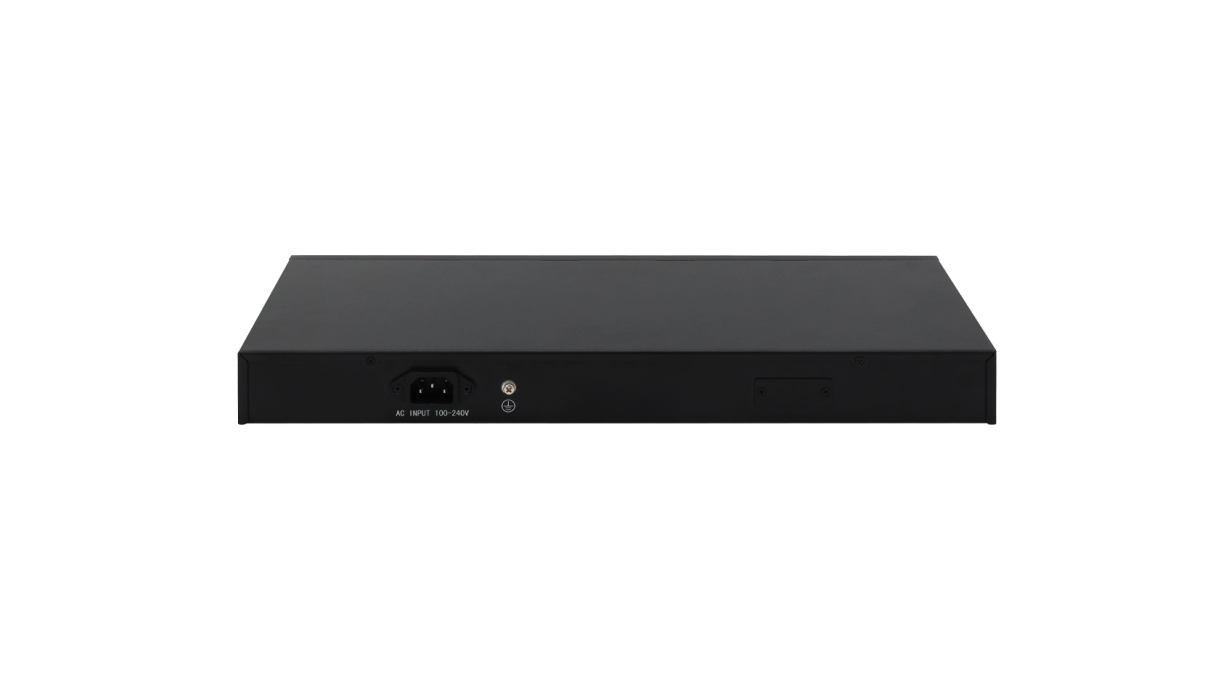

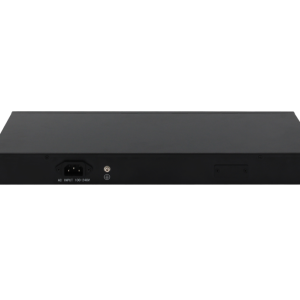

HRUI HR-SWTG3C12F có kích thước 440 × 205 × 44 mm, phù hợp với phương án lắp đặt trên bàn hoặc trong tủ rack. Thiết bị sử dụng nguồn AC 100–240V, 50/60Hz; tài liệu nhà sản xuất cũng liệt kê phương án nguồn DC 12V 8A.

Switch có một quạt làm mát và được thiết kế để hoạt động trong khoảng nhiệt độ 0–40°C theo datasheet của nhà sản xuất. Khi lắp đặt, nên bảo đảm không gian thông gió phù hợp và sử dụng nguồn điện đáp ứng yêu cầu kỹ thuật.

Thiết bị hỗ trợ bảo vệ chống tĩnh điện ESD ở mức 8kV qua không khí và 6kV qua tiếp xúc theo tài liệu kỹ thuật. Việc triển khai thực tế vẫn cần tuân thủ các yêu cầu về nguồn điện, nối đất và bảo vệ thiết bị của hệ thống.

Ứng dụng của switch quang HRUI HR-SWTG3C12F

Mạng lõi doanh nghiệp

Với 12 cổng quang 10G và khả năng định tuyến Layer 3, thiết bị phù hợp để kết nối các switch phân phối, máy chủ và các phân đoạn mạng trong doanh nghiệp có lưu lượng dữ liệu lớn.

Trung tâm dữ liệu và hệ thống máy chủ

Switch hỗ trợ xây dựng các liên kết quang tốc độ cao giữa các thiết bị mạng và máy chủ tương thích. VLAN, QoS và Link Aggregation giúp tổ chức kết nối và quản lý lưu lượng theo nhu cầu của trung tâm dữ liệu.

Mạng trục quang trong tòa nhà và khuôn viên

HRUI HR-SWTG3C12F có thể được triển khai làm thiết bị tập trung kết nối các switch ở nhiều tầng, tòa nhà hoặc khu vực khác nhau thông qua cáp quang và module SFP+ tương thích.

Hệ thống mạng nhiều VLAN

Các doanh nghiệp cần phân chia mạng theo phòng ban, dịch vụ hoặc nhóm thiết bị có thể sử dụng VLAN kết hợp với định tuyến Layer 3 để quản lý luồng dữ liệu giữa các phân đoạn.

Hạ tầng mạng yêu cầu dự phòng

Trong các hệ thống được thiết kế với đường truyền dự phòng, STP/RSTP/MSTP, Link Aggregation và ERPS có thể hỗ trợ tăng tính sẵn sàng của mạng khi được cấu hình đúng với kiến trúc triển khai.

HRUI HR-SWTG3C12F là lựa chọn phù hợp cho các hệ thống cần switch quang quản lý Layer 3, nhiều cổng SFP+ 10Gbps và các chức năng định tuyến, bảo mật, giám sát mạng chuyên sâu.
