L3 Managed 24-SFP GbE Switch+4 SFP+10G HR-SWTG342408F

Bộ chuyển mạch (Switch) L3 quản lý được, 24 cổng SFP GbE + 4 cổng SFP+ 10G, HRUI HR-SWTG342408F

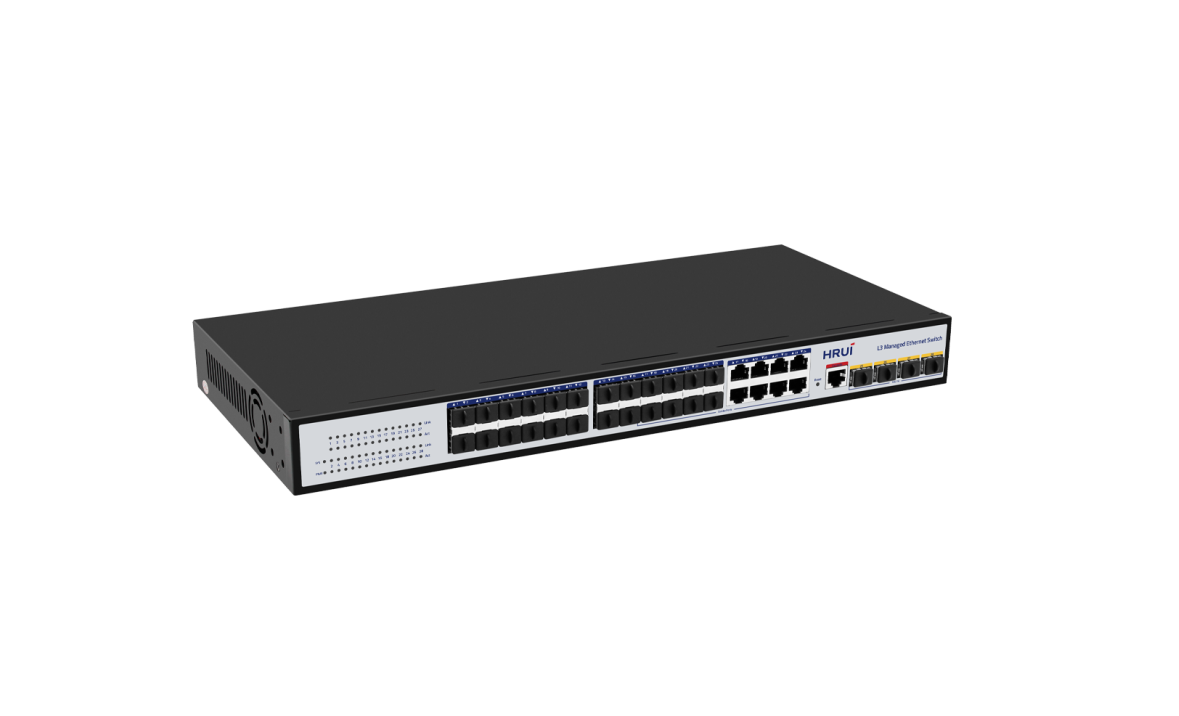

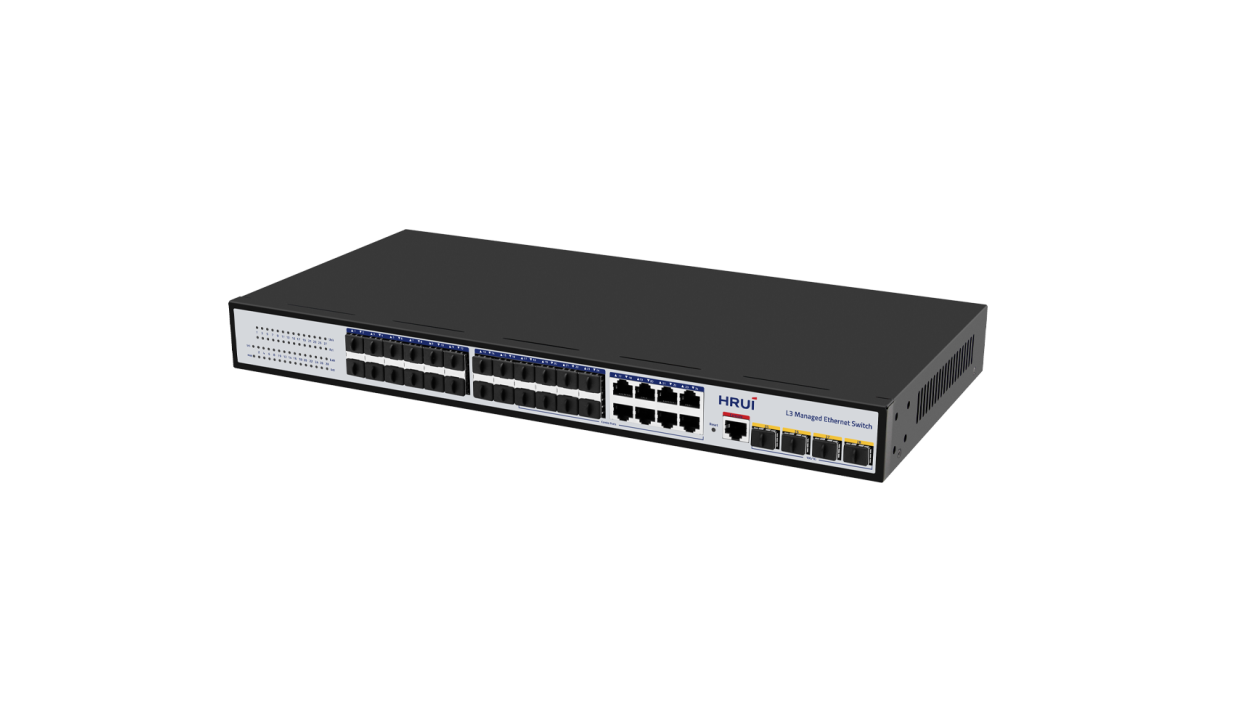

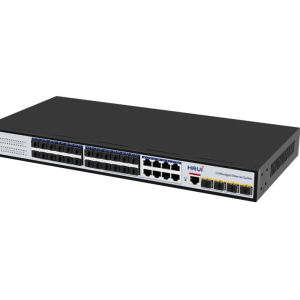

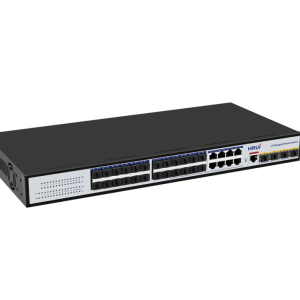

HRUI HR-SWTG342408F là switch quang quản lý Layer 3 được thiết kế cho hệ thống mạng doanh nghiệp, mạng trục cáp quang và các hạ tầng truyền tải dữ liệu dung lượng lớn. Thiết bị tích hợp 24 khe cắm SFP Gigabit, 8 cổng RJ45 Gigabit dạng combo với các khe SFP ở vị trí 21–24 và 4 cổng SFP+ 10 Gigabit, mang lại khả năng kết nối linh hoạt giữa các thiết bị mạng sử dụng cáp quang và cáp đồng.

Với các tính năng định tuyến Layer 3, VLAN, QoS, ACL, Link Aggregation và ERPS, HRUI HR-SWTG342408F hỗ trợ xây dựng hệ thống mạng có khả năng quản lý tập trung, kiểm soát lưu lượng và tăng cường tính sẵn sàng. Đây là giải pháp phù hợp cho doanh nghiệp, nhà cung cấp dịch vụ mạng, hệ thống máy chủ và hạ tầng mạng tòa nhà.

Tổng quan về switch quang HRUI HR-SWTG342408F

HRUI HR-SWTG342408F thuộc dòng switch quang Layer 3 Managed Switch, được phát triển nhằm đáp ứng nhu cầu kết nối mạng mật độ cao và quản lý lưu lượng chuyên sâu.

Thiết bị có 24 khe cắm SFP Gigabit dành cho module quang tương thích, hỗ trợ kết nối đến các switch truy cập, thiết bị mạng ở xa và những hệ thống cần truyền dữ liệu qua cáp quang. Bên cạnh đó, 4 cổng SFP+ 10G cung cấp các liên kết băng thông cao cho mạng trục hoặc kết nối máy chủ tương thích.

Tám cổng RJ45 Gigabit cung cấp thêm phương án kết nối Ethernet cáp đồng. Các cổng RJ45 này dùng chung tài nguyên với các khe SFP tại vị trí 21–24, do đó cần tính toán số lượng cổng sử dụng đồng thời khi thiết kế hệ thống.

Khả năng quản lý Layer 3 giúp thiết bị không chỉ chuyển tiếp dữ liệu trong cùng mạng LAN mà còn hỗ trợ định tuyến giữa các mạng con theo cấu hình. Kết hợp với các tính năng quản lý Layer 2, HRUI HR-SWTG342408F phù hợp với nhiều mô hình mạng doanh nghiệp cần khả năng mở rộng và kiểm soát lưu lượng.

Kết nối linh hoạt với 24 khe cắm SFP Gigabit

HRUI HR-SWTG342408F được trang bị 24 khe cắm SFP Gigabit, hỗ trợ triển khai kết nối quang thông qua module phù hợp. Đây là lựa chọn hữu ích cho hệ thống cần kết nối nhiều thiết bị mạng qua cáp quang, đặc biệt trong các tòa nhà, khuôn viên doanh nghiệp và hạ tầng mạng phân tầng.

Việc sử dụng module SFP tương thích cho phép lựa chọn giải pháp kết nối theo loại sợi quang, khoảng cách truyền và chuẩn giao tiếp. So với kết nối cáp đồng trong những môi trường phù hợp, cáp quang giúp mở rộng khoảng cách liên kết và hạn chế ảnh hưởng của nhiễu điện từ.

Với số lượng khe SFP lớn, switch có thể tập trung nhiều đường truyền quang trên cùng một thiết bị, hỗ trợ tổ chức hệ thống kết nối giữa các khu vực và đơn giản hóa việc quản lý hạ tầng.

Khi triển khai, cần lựa chọn module đúng chuẩn, kiểm tra bước sóng, loại sợi quang, đầu nối và khả năng tương thích ở cả hai đầu liên kết.

Bốn cổng SFP+ 10G cho mạng trục tốc độ cao

Bốn cổng SFP+ 10 Gigabit là một trong những điểm nổi bật của HRUI HR-SWTG342408F. Các cổng này hỗ trợ xây dựng liên kết tốc độ cao giữa switch và những thiết bị có giao diện SFP+ tương thích.

Trong kiến trúc mạng doanh nghiệp, cổng SFP+ 10G có thể được sử dụng làm đường uplink kết nối đến switch lõi, switch phân phối hoặc hệ thống máy chủ. Băng thông liên kết cao giúp đáp ứng tốt hơn nhu cầu trao đổi dữ liệu giữa nhiều phân đoạn mạng.

Quản trị viên có thể lựa chọn module SFP+ theo khoảng cách truyền và loại cáp quang cần sử dụng. Việc nâng cấp các liên kết mạng trục lên 10Gbps cũng giúp doanh nghiệp từng bước mở rộng băng thông mà không nhất thiết phải thay thế toàn bộ hệ thống mạng hiện có.

Hỗ trợ định tuyến Layer 3 IPv4 và IPv6

HRUI HR-SWTG342408F hỗ trợ định tuyến Layer 3, bao gồm định tuyến tĩnh IPv4/IPv6 và các giao thức định tuyến RIP, OSPF theo tài liệu sản phẩm.

Định tuyến Layer 3 cho phép switch chuyển tiếp lưu lượng giữa các mạng IP khác nhau dựa trên bảng định tuyến. Nhờ đó, doanh nghiệp có thể phân chia hạ tầng thành nhiều mạng con, tổ chức VLAN theo phòng ban và quản lý việc trao đổi dữ liệu giữa các phân đoạn.

Định tuyến tĩnh phù hợp với những hệ thống có cấu trúc tương đối ổn định, trong đó quản trị viên chủ động xác định đường đi của dữ liệu.

Định tuyến động RIP và OSPF hỗ trợ trao đổi thông tin định tuyến giữa các thiết bị tương thích, giúp việc quản lý đường đi linh hoạt hơn trong những mạng có nhiều phân đoạn.

Nhờ tích hợp khả năng định tuyến, HRUI HR-SWTG342408F có thể đảm nhiệm vai trò switch phân phối hoặc switch lõi trong các hệ thống mạng phù hợp.

Quản lý VLAN và kiểm soát lưu lượng

HRUI HR-SWTG342408F hỗ trợ VLAN, cho phép chia mạng vật lý thành nhiều mạng LAN logic. Tính năng này giúp doanh nghiệp phân tách các nhóm thiết bị, hạn chế lưu lượng không cần thiết giữa các phân đoạn và đơn giản hóa công tác quản lý.

Ví dụ, doanh nghiệp có thể xây dựng các VLAN riêng cho máy chủ, máy tính nhân viên, hệ thống thoại IP và thiết bị giám sát. Việc phân chia VLAN kết hợp với định tuyến Layer 3 và ACL giúp quản trị viên áp dụng chính sách trao đổi dữ liệu theo yêu cầu.

Ngoài VLAN, switch còn hỗ trợ các tính năng quản lý như địa chỉ MAC, QoS và kiểm soát truy cập. Những chức năng này giúp hệ thống mạng được tổ chức rõ ràng hơn, đồng thời hỗ trợ quản trị viên điều chỉnh cấu hình theo nhu cầu vận hành.

QoS ưu tiên lưu lượng mạng

Trong môi trường doanh nghiệp, nhiều ứng dụng có thể sử dụng mạng cùng lúc, từ truyền dữ liệu, hội nghị trực tuyến đến thoại IP và truyền tải video. HRUI HR-SWTG342408F hỗ trợ Quality of Service (QoS), giúp phân loại và ưu tiên lưu lượng theo chính sách cấu hình.

Khi được thiết lập phù hợp, QoS hỗ trợ ưu tiên các ứng dụng quan trọng và phân bổ tài nguyên mạng hiệu quả hơn khi lưu lượng tăng cao.

Tính năng này đặc biệt hữu ích trong hệ thống có nhiều loại dịch vụ cùng hoạt động, giúp quản trị viên kiểm soát việc sử dụng băng thông và đáp ứng yêu cầu vận hành của từng ứng dụng.

Link Aggregation tăng băng thông kết nối

HRUI HR-SWTG342408F hỗ trợ Link Aggregation, cho phép gộp nhiều liên kết vật lý tương thích thành một liên kết logic.

Tính năng này giúp tăng tổng băng thông giữa các thiết bị được kết nối và hỗ trợ phân phối lưu lượng trên các đường truyền thành viên. Trong những hệ thống có thiết kế phù hợp, Link Aggregation cũng có thể góp phần duy trì kết nối khi một đường truyền thành viên gặp sự cố.

Doanh nghiệp có thể sử dụng tính năng này cho các liên kết giữa switch phân phối và switch lõi hoặc giữa switch với thiết bị có nhiều cổng mạng tương thích.

Để đạt hiệu quả, cần cấu hình thống nhất các cổng ở hai đầu liên kết và kiểm tra khả năng hỗ trợ của thiết bị đối diện.

ERPS hỗ trợ dự phòng mạng vòng

Đối với hệ thống mạng quan trọng, gián đoạn kết nối có thể ảnh hưởng đến quá trình truyền tải dữ liệu và hoạt động của các ứng dụng. HRUI HR-SWTG342408F hỗ trợ ERPS theo tiêu chuẩn ITU-T G.8032, kết hợp với các giao thức Spanning Tree như STP, RSTP và MSTP để hỗ trợ kiểm soát vòng lặp và triển khai các mô hình mạng dự phòng.

ERPS được sử dụng trong kiến trúc mạng vòng tương thích nhằm chuyển hướng lưu lượng khi xảy ra sự cố liên kết. Theo thông tin sản phẩm, thời gian phục hồi trong một cấu hình mạng vòng phù hợp có thể dưới 12 ms.

Thời gian phục hồi thực tế phụ thuộc vào kiến trúc mạng, cấu hình và điều kiện vận hành. Vì vậy, cần thiết kế và kiểm tra cơ chế dự phòng trước khi đưa hệ thống vào hoạt động chính thức.

Bảo mật mạng với ACL và xác thực 802.1X

HRUI HR-SWTG342408F tích hợp các chức năng bảo mật hỗ trợ kiểm soát truy cập và hạn chế lưu lượng không phù hợp với chính sách mạng.

ACL cho phép thiết lập các quy tắc kiểm soát lưu lượng theo những tiêu chí được hỗ trợ. Quản trị viên có thể sử dụng ACL để giới hạn hoặc cho phép một số loại lưu lượng giữa các phân đoạn mạng.

Thiết bị cũng hỗ trợ các chức năng bảo mật như DHCP Snooping, IP Source Guard, Dynamic ARP Inspection (DAI), liên kết IP/MAC/VLAN/PORT và xác thực 802.1X theo tài liệu sản phẩm.

Những tính năng này giúp quản trị viên kiểm soát thiết bị truy cập mạng, hỗ trợ hạn chế các tình huống giả mạo địa chỉ hoặc kết nối không phù hợp với chính sách được thiết lập.

Khi triển khai, nên kết hợp các chức năng bảo mật với phân chia VLAN, quản lý tài khoản và quy trình giám sát để tăng cường an toàn cho hệ thống.

Quản lý thiết bị qua Web, CLI và SNMP

HRUI HR-SWTG342408F hỗ trợ nhiều phương thức quản lý, gồm giao diện Web, CLI, Telnet, SSH và SNMP. Nhờ đó, quản trị viên có thể lựa chọn phương thức cấu hình phù hợp với quy trình vận hành của doanh nghiệp.

Giao diện Web giúp cấu hình và theo dõi thiết bị thuận tiện. CLI hỗ trợ quản trị bằng dòng lệnh, trong khi SNMP cho phép tích hợp với phần mềm giám sát mạng tương thích.

Thiết bị cũng hỗ trợ các chức năng quản lý và giám sát cần thiết để kiểm tra tình trạng kết nối, theo dõi lưu lượng và xử lý sự cố. Việc sử dụng các công cụ quản lý phù hợp giúp giảm thời gian kiểm tra thủ công và tăng khả năng kiểm soát hệ thống mạng.

Đối với hệ thống yêu cầu bảo mật quản trị từ xa, nên ưu tiên phương thức truy cập an toàn, giới hạn quyền quản trị và thay đổi thông tin xác thực mặc định theo khuyến nghị triển khai.

Ứng dụng của switch quang HRUI HR-SWTG342408F

Mạng trục quang doanh nghiệp

Với 24 khe SFP Gigabit và 4 cổng SFP+ 10G, HRUI HR-SWTG342408F phù hợp để tập trung các kết nối quang giữa nhiều switch, tầng mạng hoặc khu vực trong doanh nghiệp.

Trung tâm dữ liệu và hệ thống máy chủ

Thiết bị hỗ trợ kết nối các thành phần mạng và máy chủ tương thích. Những tính năng VLAN, QoS, Link Aggregation và định tuyến Layer 3 giúp tổ chức lưu lượng trong hệ thống có nhiều phân đoạn mạng.

Hạ tầng mạng cho nhà cung cấp dịch vụ

Khả năng quản lý Layer 3, hỗ trợ định tuyến và nhiều cổng quang giúp thiết bị phù hợp với một số mô hình mạng truy cập hoặc mạng phân phối dịch vụ, tùy theo yêu cầu thiết kế.

Mạng tòa nhà, trường học và khuôn viên doanh nghiệp

Switch có thể kết nối các switch tại nhiều khu vực qua cáp quang, hỗ trợ xây dựng hệ thống mạng phân tầng và quản lý các nhóm thiết bị theo VLAN.

Hệ thống truyền tải video và dữ liệu đa hướng

Các tính năng multicast và IGMP Snooping hỗ trợ quản lý lưu lượng đa hướng trong những hệ thống tương thích, chẳng hạn như truyền tải video qua mạng IP.

Lưu ý khi triển khai HRUI HR-SWTG342408F

Trước khi lắp đặt, cần xác định số lượng thiết bị kết nối, số khe SFP sử dụng, nhu cầu uplink 10G và cấu trúc mạng để lựa chọn module phù hợp.

Đối với các cổng combo, cần lưu ý các cổng RJ45 Gigabit dùng chung tài nguyên với các khe SFP ở vị trí 21–24. Không nên tính toàn bộ giao diện RJ45 và SFP này là các cổng độc lập có thể sử dụng đồng thời.

Ngoài ra, nên xây dựng sơ đồ VLAN, bảng định tuyến và chính sách ACL trước khi cấu hình. Nếu sử dụng ERPS hoặc các giao thức dự phòng, cần kiểm tra toàn bộ đường đi và cơ chế phục hồi để hạn chế vòng lặp và gián đoạn dịch vụ.

HRUI HR-SWTG342408F là giải pháp switch quang quản lý Layer 3 phù hợp với hệ thống mạng cần nhiều kết nối SFP Gigabit, uplink 10G và khả năng kiểm soát lưu lượng chuyên sâu.
